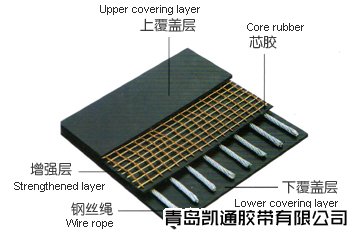

钢丝绳输送带的修复有三种方法，今天凯通公司就来简单介绍一下。　　

　　1、局部橡胶硫化法：用小硫化器对局部破损处进行硫化。因受到硫化器尺寸的限制，修复速度只有0.5m/h左右。这一方法不适合进行长距离的修复。

　　2、胶皮贴补法：采用德国技术的胶皮贴补法，其最大优点是修补速度快。在对待贴补处进行打磨清洗后抹上粘接胶，贴上胶皮，即可开机运转。其缺点是：通常在运转60-90d后，胶皮会脱落。更大的问题是，如果环形输送带是在潮湿的环境中运转，水汽就会积聚在粘合面的空隙之中，锈蚀钢丝绳。日久就会锈断钢丝绳。乃至造成整条输送带的突然断裂。另外，这种修补法造价也较高。　

    3、橡胶修补胶覆盖修补法：国内外生产的橡胶修补胶均为双组份聚酯胶液。使用时将两者倒在一起搅拌均匀后，填补到待修补面上，在一定的时间内固化后成为与橡胶类似的弹性体。固化所需时间一般为0.5~0.6h，与固化时的环境温度有关。固化后的胶体与输送带表面有很好的粘接性能，在实验室内的实验数据表明可以达到6kN/m。所以修布面的结合及密封性很好，不会出现水期进入结合面而锈蚀钢丝绳的情况。更有利的是其耐磨性能非常优异，阿克隆磨耗值比橡胶底4~6倍。而优越的耐磨性能正是输送带局部磨损修复的重点要求。综上所说，这种方法是修补钢丝绳输送带局部磨损的最有效办法。
