金属芯橡胶输送带分类
发布时间：2014-01-01 00:00浏览次数：352
金属芯输送带系指以钢丝绳或钢条、钢网、钢链、钢帘线为骨架资料的输送带，中间以
钢丝绳芯为骨架资料的输送带占主导地位，其次是以钢丝绳作牵引的钢丝绳牵引输送带。
1)、钢丝绳芯输送带

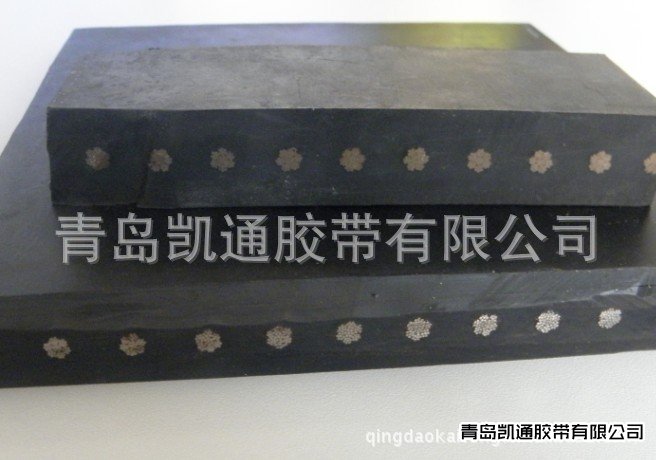

钢丝绳芯输送带一般由芯胶、钢丝绳、上下覆盖胶和边胶形成。钢丝绳有七股式、三股
式等型式。钢丝绳的基本单元是钢丝，材质一般是镀锌高碳钢。钢丝形成股线，股线形成绳。
在一条胶带中，左右捻钢丝绳交替配量，各占一半。由于钢丝绳强度范围广、强力高、伸长
小，胶带的承载能力大、成槽性好、接头强度高、应用寿命长，是现在最具代表性的高超力
输送带，适用于长距离、大运量、高速度的现代化输送的必要。
钢丝绳芯输送带的覆盖层分为强磨损职业条件(D)、强划裂职业条件(H)、一般职业条件
(L)等级别。带的强度格式用字母St 和纵向拉伸强度(N/mm)的标称植表示，其强度系列有：
St630、St800、St1000、St1250、St1600、St2000、St2500、St3150、St3500、St4000、St4500、
St5000、St5400。带的宽度格式以毫米(mm)表示，其宽度系列有：800、1000、1200、1400、
1600、1800、2000、2200、2400、2600、2800等。钢丝绳芯输送带的符号示例：140 2200 St3150
8+8 H 表示该带长140m，宽度格式2200mm，强度格式3150N/mm，上下覆盖层厚度均为8mm，
覆盖层功能等级为强划裂职业条件。现在该类产品实行GB/T 9770—2001 《普通用处钢丝
绳芯输送带》国度标准。
2)、防撕裂钢丝绳芯输送带
为了提高钢丝绳芯输送带的动态抗冲击和防撕裂功能，发展了防撕裂钢丝绳芯输送带。
这类输送带在规定的尝试条件下，必须可以经过包括开裂阻力和击穿冲击强度等在内的防撕
裂功能尝试。提高钢丝绳芯输送带抗撕裂功能的措施很多，常用的有两种构造方式。一是加
缓冲层作横向加强体;二是加横向件作横向加强体。前者系在胶带的上覆盖层和(或)下覆盖层
中埋设一般由织物形成的缓冲层作横向加强体;后者系在纵向钢丝绳上面和(或)下面埋设一
般由横向绳形成的横向加强体，横向绳也可与纵向钢丝绳编织在同时构成网。横向加强体的
材质分为钢和化纤，钢用字母S 表示，化纤用字母T 表示。
防撕裂钢丝绳芯输送带的防撕裂功能依据可以达到的功能指标分为A 型和B 型。带的
强度格式、宽度系列以及覆盖层功能等级与普通钢丝绳芯输送带基本统一。带的符号示例之
一：1200 St 1600 8.0TA+6.0 H 表示该带的宽度格式为1200mm，强度格式为1600N/mm，内
有化纤材质的缓冲层，防撕裂功能为A 型，下覆盖层厚度为6mm，覆盖层功能为耐划裂型。
胶带符号示例之二：1200 St SB/SB 1600 8.0+6.0 D 表示该带的宽度格式为1200mm，强度格
式为1600N/mm，带芯层的两旁均有材质为钢的横向件，防撕裂功能为B 型，上下覆盖层的
厚度分别为8mm 和6mm，覆盖层功能为耐磨损型。现在该类产品实行HG/T 3646—1999《普
通用处防撕裂钢丝绳芯输送带》化工行业标准。
3)、钢丝绳牵引力输送带
钢丝绳牵引力输送带与一般输送带不同，胶带亲身不承受纵向张力。胶带经过亲身的耳
胶槽准确的固定在两条钢丝绳上，由钢丝绳来牵引运行。该带通常以横向排列的高超方钢条
及其上下各一层带胶帆布为带芯，上下覆以覆盖层形成。耳胶槽即可以相互错开，亦可对等
距离。
钢丝绳芯为骨架资料的输送带占主导地位，其次是以钢丝绳作牵引的钢丝绳牵引输送带。
1)、钢丝绳芯输送带
钢丝绳芯输送带一般由芯胶、钢丝绳、上下覆盖胶和边胶形成。钢丝绳有七股式、三股
式等型式。钢丝绳的基本单元是钢丝，材质一般是镀锌高碳钢。钢丝形成股线，股线形成绳。
在一条胶带中，左右捻钢丝绳交替配量，各占一半。由于钢丝绳强度范围广、强力高、伸长
小，胶带的承载能力大、成槽性好、接头强度高、应用寿命长，是现在最具代表性的高超力
输送带，适用于长距离、大运量、高速度的现代化输送的必要。
钢丝绳芯输送带的覆盖层分为强磨损职业条件(D)、强划裂职业条件(H)、一般职业条件
(L)等级别。带的强度格式用字母St 和纵向拉伸强度(N/mm)的标称植表示，其强度系列有：
St630、St800、St1000、St1250、St1600、St2000、St2500、St3150、St3500、St4000、St4500、
St5000、St5400。带的宽度格式以毫米(mm)表示，其宽度系列有：800、1000、1200、1400、
1600、1800、2000、2200、2400、2600、2800等。钢丝绳芯输送带的符号示例：140 2200 St3150
8+8 H 表示该带长140m，宽度格式2200mm，强度格式3150N/mm，上下覆盖层厚度均为8mm，
覆盖层功能等级为强划裂职业条件。现在该类产品实行GB/T 9770—2001 《普通用处钢丝
绳芯输送带》国度标准。
2)、防撕裂钢丝绳芯输送带
为了提高钢丝绳芯输送带的动态抗冲击和防撕裂功能，发展了防撕裂钢丝绳芯输送带。
这类输送带在规定的尝试条件下，必须可以经过包括开裂阻力和击穿冲击强度等在内的防撕
裂功能尝试。提高钢丝绳芯输送带抗撕裂功能的措施很多，常用的有两种构造方式。一是加
缓冲层作横向加强体;二是加横向件作横向加强体。前者系在胶带的上覆盖层和(或)下覆盖层
中埋设一般由织物形成的缓冲层作横向加强体;后者系在纵向钢丝绳上面和(或)下面埋设一
般由横向绳形成的横向加强体，横向绳也可与纵向钢丝绳编织在同时构成网。横向加强体的
材质分为钢和化纤，钢用字母S 表示，化纤用字母T 表示。
防撕裂钢丝绳芯输送带的防撕裂功能依据可以达到的功能指标分为A 型和B 型。带的
强度格式、宽度系列以及覆盖层功能等级与普通钢丝绳芯输送带基本统一。带的符号示例之
一：1200 St 1600 8.0TA+6.0 H 表示该带的宽度格式为1200mm，强度格式为1600N/mm，内
有化纤材质的缓冲层，防撕裂功能为A 型，下覆盖层厚度为6mm，覆盖层功能为耐划裂型。
胶带符号示例之二：1200 St SB/SB 1600 8.0+6.0 D 表示该带的宽度格式为1200mm，强度格
式为1600N/mm，带芯层的两旁均有材质为钢的横向件，防撕裂功能为B 型，上下覆盖层的
厚度分别为8mm 和6mm，覆盖层功能为耐磨损型。现在该类产品实行HG/T 3646—1999《普
通用处防撕裂钢丝绳芯输送带》化工行业标准。
3)、钢丝绳牵引力输送带钢丝绳牵引力输送带与一般输送带不同，胶带亲身不承受纵向张力。胶带经过亲身的耳
胶槽准确的固定在两条钢丝绳上，由钢丝绳来牵引运行。该带通常以横向排列的高超方钢条
及其上下各一层带胶帆布为带芯，上下覆以覆盖层形成。耳胶槽即可以相互错开，亦可对等
距离。
